特長
自己潤滑性・撥水性・非粘着性などの優れた特性を持つ機能めっきです。

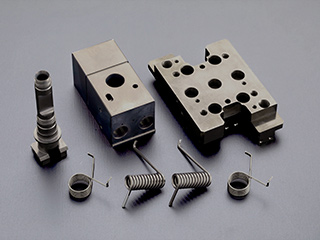

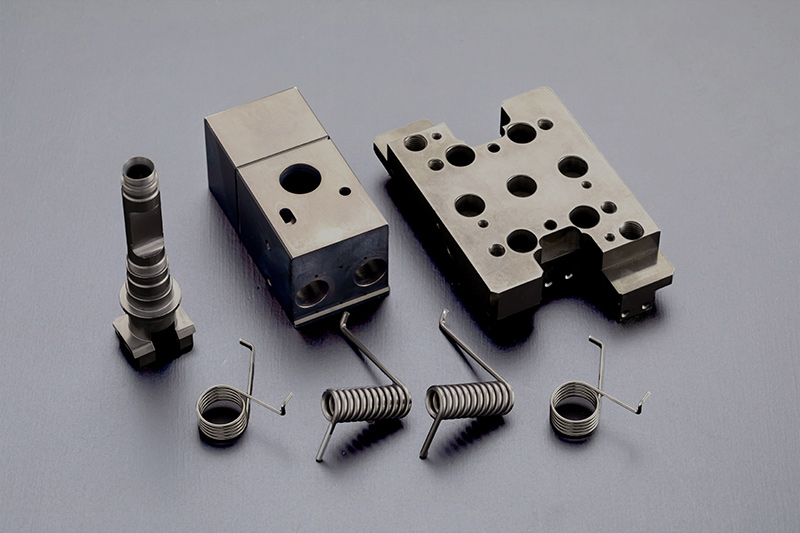

「フッ素潤滑めっき」とは、無電解ニッケルめっき(Ni-P)皮膜中にフッ素樹脂（ポリテトラフルオロエチレン：PTFE）の微粒子（φ0.2〜0.3μm）を均一に複合・共析 させた機能めっきです。 その皮膜は、無電解ニッケルめっきの持つ耐食性、耐摩耗性、均一性とPTFEの持つ 自己潤滑性、撥水性、非粘着性などの両特性を兼ね備えており、さまざまな産業分野で応用されています。 エプテックでは用途にあわせてPTFE標準タイプとPTFE高含有タイプのバリエー ションを用意しています。
仕様・特性
| PTFE標準タイプ | PTFE高含有タイプ | |
|---|---|---|
| Ni | 83〜86wt% | 88.5〜89.5wt% |
| P | 7.5〜9.0wt% | 10.5〜11.5wt% |
| PTFE | 20〜25vol% | 30～33vol% |
| PTFE粒径 | 0.2〜0.3μm | 0.2〜0.3μm |
| 密度（析出状態） | 6.5g/cm3 | g/cm3 |
| 硬度（析出状態） | 約300HV | 約220HV |
| 硬度（熱処理後） | 約550HV | 約320HV |
| 動摩擦係数 | 0.09 | 0.08 |
| 接触角（析出状態） | 108° | 110° |
| 接触角（315℃×1H） | 114° | 115° |
| 推奨用途 | 摺動性、撥水性 | 非粘着性、撥水性 |
| 外観 | 淡いグレー、梨地調 | 濃いグレー、無光沢 |
- 01.自己潤滑性
PTFEの持つ自己潤滑性により優れたすべり性が得られます。
- 02.非粘着性
非粘着性皮膜のため金型等で優れた離型性が得られます。
- 03.低摩擦性
テフロンコーティングとほぼ同等の低摩擦の皮膜が得られます。また、従来の無電解Ni-P皮膜と比べて約70％耐摩耗性を向上させることが出来ます。

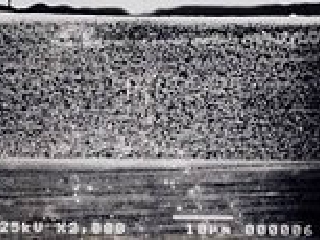

- 04.PTFE分散が均一
無電解ニッケルめっき液中にPTFE粒子を分散し、めっき皮膜へ共析させるため、得られためっき皮膜中には厚み方向にも均一にPTFE粒子が均一に析出します。
- 05.高精度無電解めっき
複雑な形状の製品に対しても均一にめっきを施すことができます（例：パイプの内面など）。また、膜厚精度も従来の無電解ニッケルめっきと同様に管理できます。
- 06.金属皮膜
金属（Ni−P）皮膜のため特に静電気を嫌う環境での使用に適します。
